Gráficos do Bloco de armadilhas

A aba de Gráficos, disponível dentro do bloco de armadilhas, desempenha um papel crucial no acompanhamento da saúde de sua safra de algodão, dentro do adicional de Monitoramento Integrado de Pragas do Aegro.
Esta funcionalidade permite que os usuários visualizem de forma clara e dinâmica a evolução das leituras relacionadas à presença de bicudos, oferecendo uma representação gráfica que facilita a análise de dados ao longo do tempo.
Essa visualização não apenas ajuda na identificação de tendências, mas também é fundamental para a tomada de decisões estratégicas no manejo das pragas, contribuindo para a saúde e produtividade da cultura do algodão.

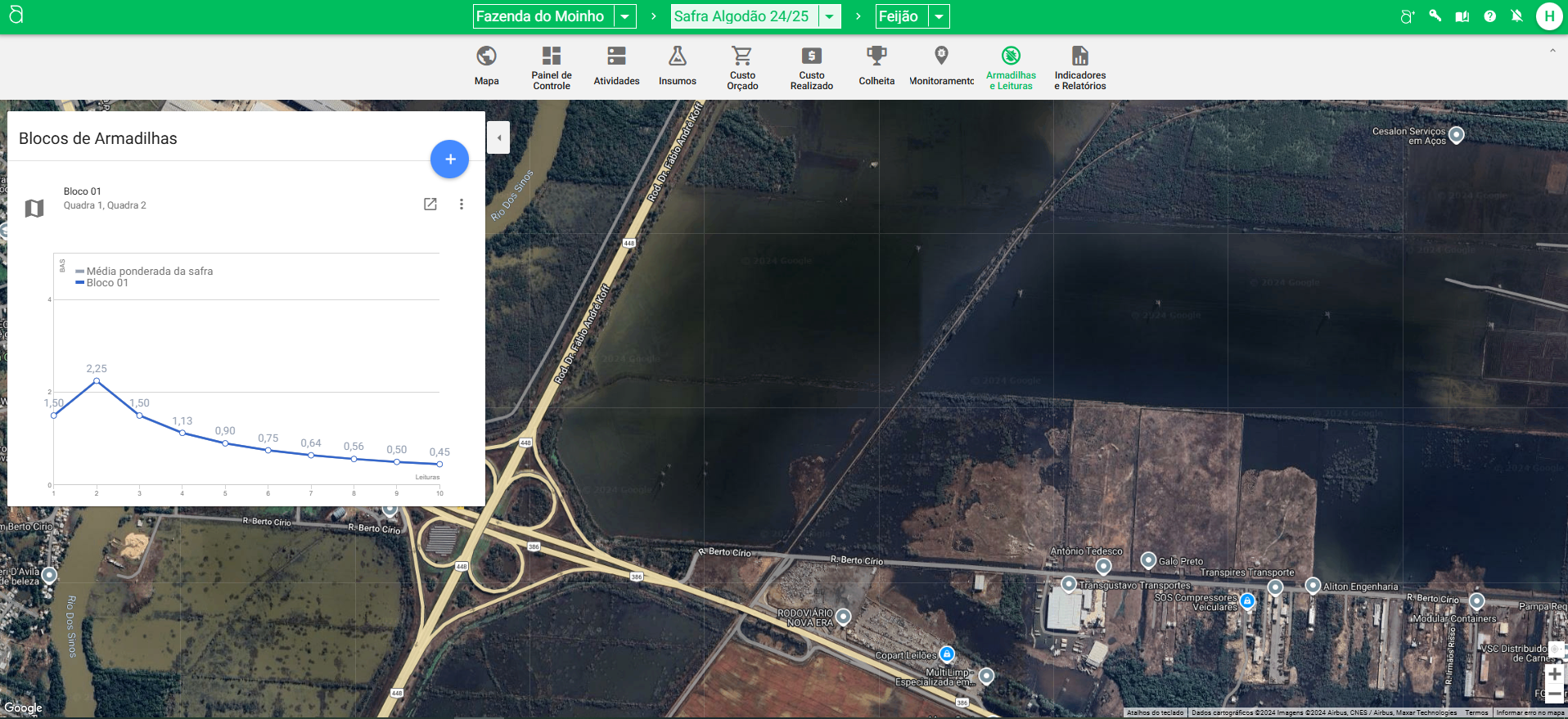

Dentro da aba de Armadilhas e Leituras, você acessa os Blocos de armadilhas cadastrados e, neste painel, você poderá acessar o bloco clicando sobre a opção Ver detalhes, identificada pelo ícone com a flecha para diagonal ↗️ onde poderá visualizar diversas informações contidas no mesmo!

Clique na imagem abaixo para visualizar


Caso tenha interesse em saber mais sobre esta e outras funcionalidades disponíveis no Aegro, entre em contato com seu gerente de contratos.
Se precisar, contate o suporte da plataforma que lhe auxiliamos.

Após acessar o bloco, você poderá verificar as sessões para acompanhamento do bloco e suas armadilhas. Neste artigo vamos dissecar a sessão de Gráficos do bloco de armadilhas.


Sessão de Gráficos do bloco de armadilhas

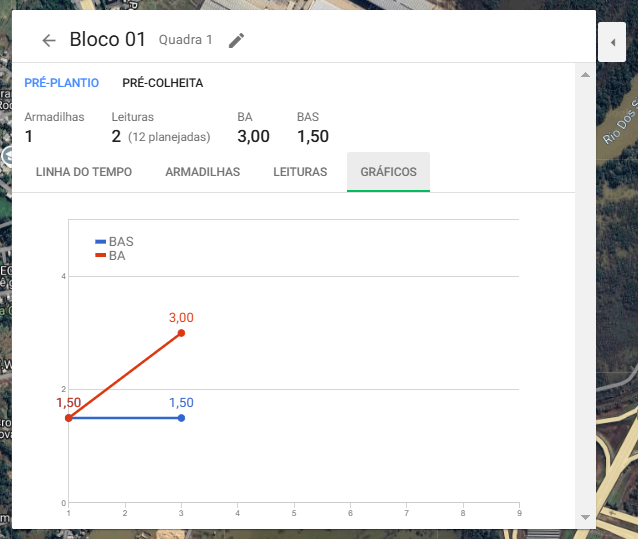

Ao acessar a sessão de Gráficos, será direcionado para o gráfico referente ao bloco de armadilhas selecionado na sessão anterior.


Nele constará uma imagem com linhas representando a evolução das leituras de acordo com o BA e BAS verificados, onde o eixo Y representa a quantidade BA (em vermelho) ou BAS (em azul) de bicudos e o eixo X representa as Leituras programadas deste bloco.

O gráfico somente terá dados caso você já tenha preenchido ao menos uma leitura com verificação de bicudos.

O que são os indicadores BA e BAS

BA é a média ponderada de quantidade de bicudos verificadas em todas as verificações de leituras no período que compreende a cada leitura.
No exemplo abaixo, tivemos 2 leituras no período de Leitura 1, constando 3 bicudos na somatória: a primeira leitura contendo 1 bicudo e a segunda contendo 2 bicudos.

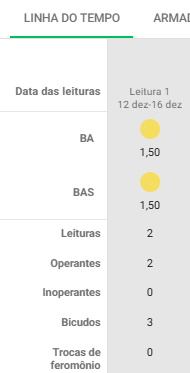

BA de 1,50 é produto da soma de bicudos dividido pela quantidade de leituras no período

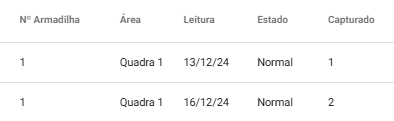

Leituras realizadas no período de Leitura 1


Já o BAS é a média de bicudos com base no BA de todas as leituras até o momento, ou seja, soma-se a quantidade de bicudos média de bicudos e divide-se pela soma da quantidade de leituras previstas a serem realizadas.
Caso não tenha leitura registrada em algum período, o Aegro considerará 1 leitura por período.

No exemplo abaixo temos o BA de 1,50 na Leitura 1, na Leitura 2 não foi observado bicudo, então o calculo será o BA dividido por 2 leituras:

(BA L1 + BA L2) / 2 = 1,50 / 2 = 0,75

Para a Leitura 3, observou-se BA de 3,00 então o calculo será a soma dos BA das Leitura 1, 2 e 3, divido por 3 leituras:

(BA L1+ BA L2 + BA L3 ) / 3 = 4,50 / 3 = 1,50

E assim consequentemente!

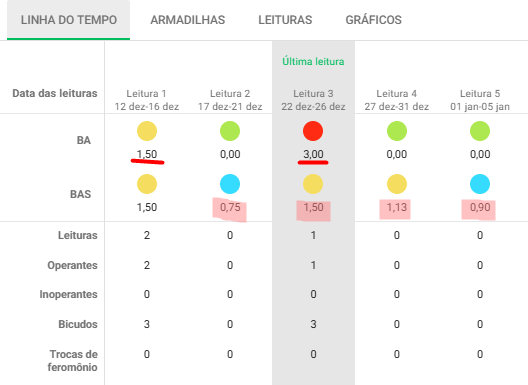

Observando os BAS

Mapa das leituras

Também nesta tela, você conseguirá verificar o mapa vinculado a este bloco e, no canto direito inferior, a Legenda de acordo com as verificações de bicudo.

Ao clicar acima de qualquer leitura, será apontado no mapa um indicador com a quantidade de bicudos verificada nesta Leitura, colorido de acordo com a legenda, assim podendo identificar de forma mais clara, o status de infestação conforme a quantidade de bicudos observada.

Clique na imagem abaixo para visualizar

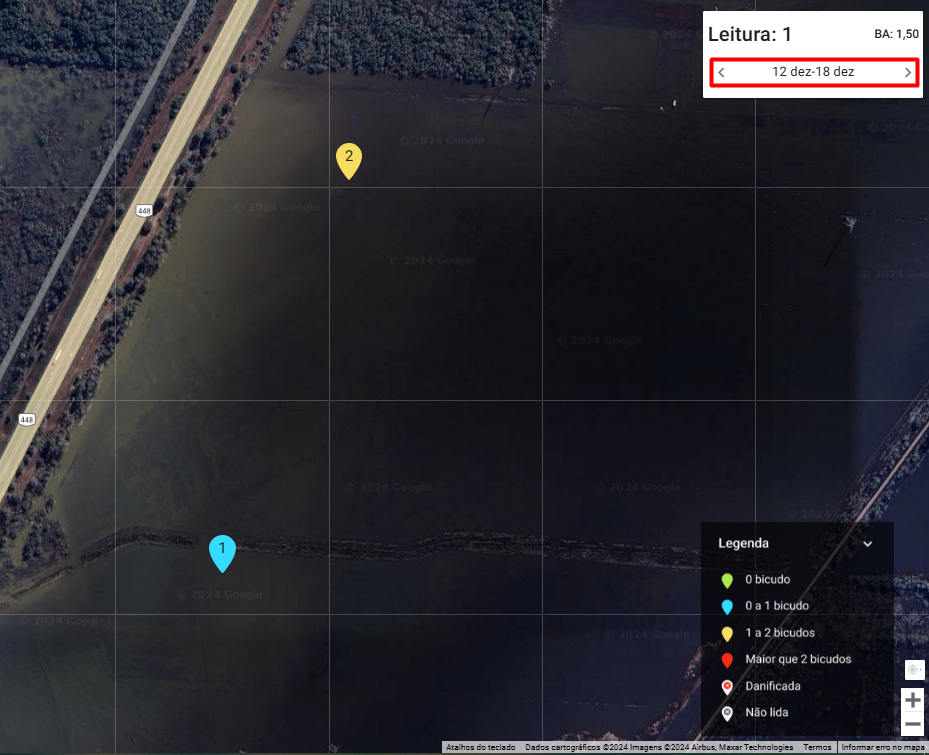

Mapa das Leituras

A Legenda indicará a coloração conforme as faixas de quantidade observada da praga dentro da Leitura, quanto mais vermelho, mais grave a infestação.
Além disto, também indica a danificação da armadilha ou pendência de leitura.


Legenda das cores as armadilhas

Verificando as leituras

Cada Leitura compreende um período específico, definido de acordo com a configuração do bloco, onde informa tanto a quantidade quanto a periodicidade das leituras programadas.
Ao registrar as leituras, dentro da sessão Leituras do Bloco, elas serão agrupadas conforme o período específico que consta abaixo de cada uma na aba de Linha do Tempo.

Para visualizar todas as Leituras programadas do bloco, basta clicar sobre a barra de navegação, abaixo da sessão, e arrastar para a direita.

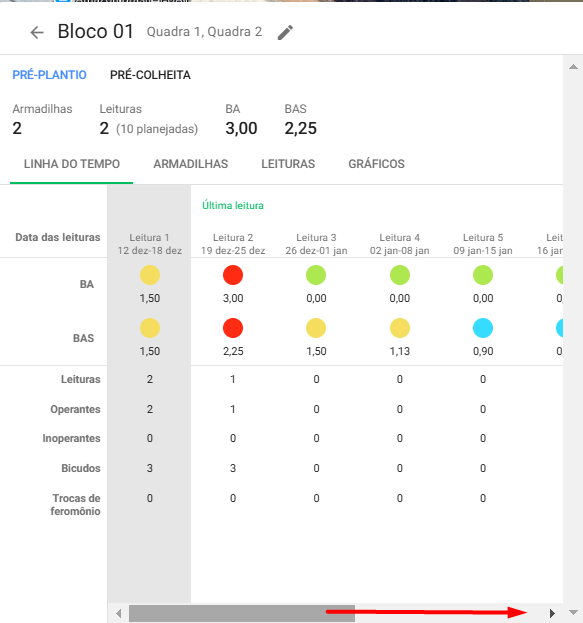

Arrastando a barra de navegação inferior, conseguirá ver as demais leituras

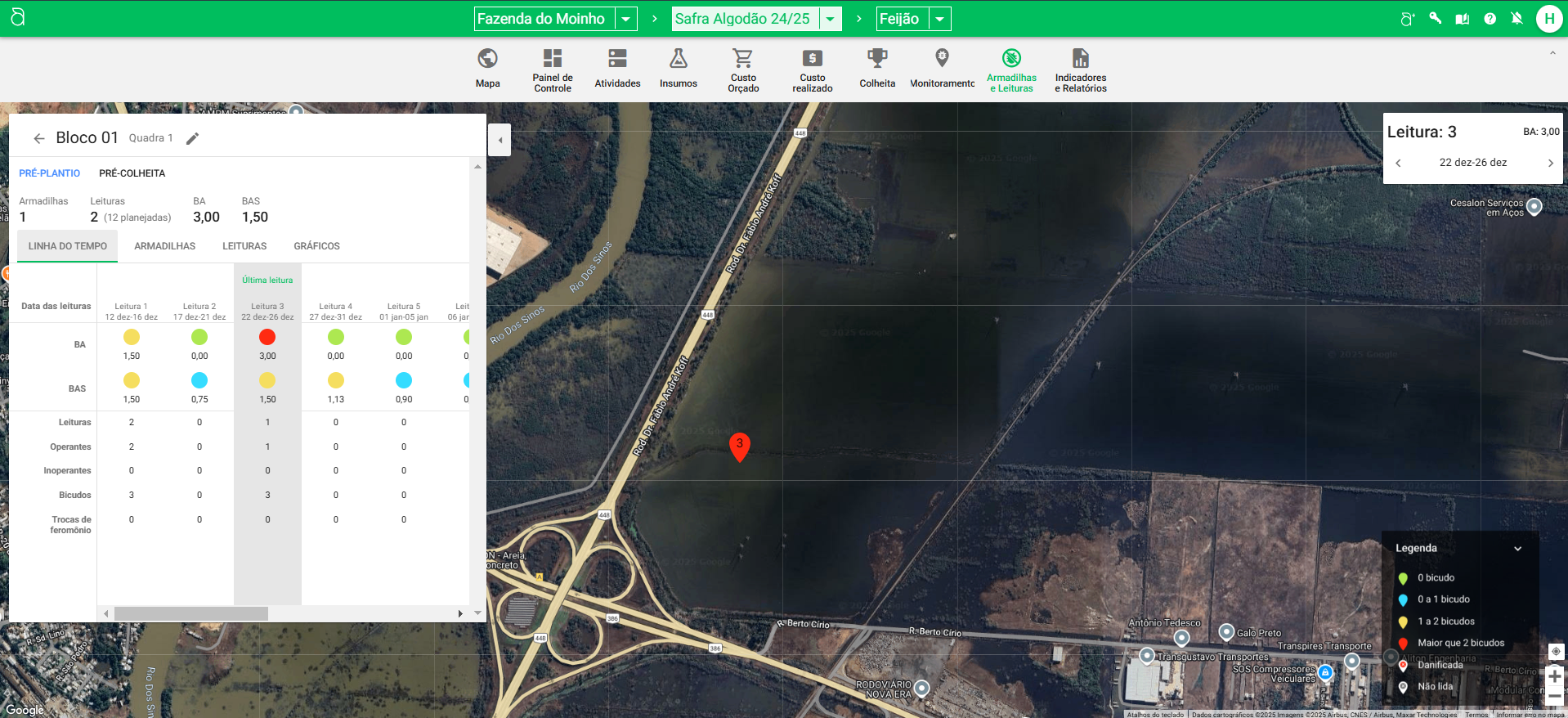

Outra opção para verificar as Leituras realizadas, é navegar diretamente pelo mapa, de acordo com os períodos.
Basta localizar a navegação de Leitura na parte superior direita e clicar nas flechas ( ◀️ ▶️ ) para navegar entre as leituras.


Ao verificar as Leituras, você conseguirá verificar a localização das armadilhas do bloco, assim como o indicativo de infestação, caso tenha sido realizada a leitura, ou então o indicativo de situação da armadilha ou leitura.


Prontinho, agora você sabe como verificar os gráficos do monitoramento de sua safra!
